[TUTO] Réaliser un Pixel Like du Lightpack 2



Dans des précédents Tutos j'avais parlé de dispositif complémentaire que l'on pouvait rajouter à son installation Ambilight pour reproduire le système Hue ou faire du Multi-Zones .



Je n'avais traité que de la partie logiciel et montré quelques idées à reproduire. Cette fois ci je me suis mis en mode travaux pratiques pour concrétiser une idée qui m’était venu en voyant le fonctionnement du Pixel du Kit Ambilight Lightpack 2.



Dans ce Tuto je vais décrire en détails les étapes de fabrication de ma réalisation, qui aura pour but final de recréer un objet ayant les mêmes effets lumineux qu'un Pixel :

  • Une Sphère de 6 cm de diamètre avec des LEDs en bande et/ou Anneaux alimenté sur batterie ou secteur et rechargeable par MicroUsb

Alors pourquoi une Sphère ?  Parce que c'est ce que j'avais sous la main pour un autre projet non débuté.



Au lieu de sphère, il est possible d'utiliser des contenants plus plat. Pour mes futurs prototypes je compte utiliser des sortes de palets avec des LEDs en anneaux que j'accrocherai au mur en incorporerant un kit de rechargement par Induction ( que l'on peut rajouter dans la sphère ) :



Pour ce Tuto j'ai :

  • Utilisé un Esp-01
  • Utilisé un programmateur d'ESP-01 en USB
  • Configuré l'ESP pour du Hue Like voir ici
  • Utilisé une bande de SK6812 de 15 LEDs. ( Le tuto se basera sur l'utilisation d'un anneau de 12 LEDS WS2812B plus adapté )



Préalable



Tout d'abord il nous faut pour celle de 6 cm :

Options :





Programmation de l'ESP-01



Pour ceux qui ne savent pas comment programmer un ESP-01, voir mon tuto Comment programmer un ESP-01



La première des choses à faire est suivre ce tuto Hue Like et apporter les modifications en fonction des nos nouveaux composants.



Un ESP-01 ne possède que quelque GPIO. Nous connecterons les LEDs sur le GPIO2. J'ai utilisé une bande de 15 LEDs en SK6812 ( WS2812B ).



Nous devrons modifier la valeur NUM_LEDS ainsi que DATA_PIN et faire attention aux types de LEDs que l'on utilise.

Voici les lignes modifiés correspondant à ma configuration :



#define NUM_LEDS 15 // Number of leds

#define DATA_PIN 2 // Data pin for leds (the default pin 7 might correspond to pin 13 on some boards)

//#define CLOCK_PIN 0 // A  commenter si 3 fil

....

....

FastLED.addLeds<WS2812B, DATA_PIN, GRB>(leds, NUM_LEDS);



Maintenant que notre ESP-01 est programmé voyons l'assemblage.





Préparation de la Sphère



Lorsque j'ai commencé à réfléchir sur la disposition de mes éléments, j'ai vu que le plus facile était de positionner les trous des emplacements au centre de la sphère permettant ainsi de faire les découpes car elle est quand même fragile.



Voici le support qui contiendra la majeur partie des composants :

  • Le chargeur Lipo
  • L'ESP-01
  • La batterie
  • Le bouton
  • La bande et/ou l'anneau de LEDs.



Tout d'abord il va falloir faire les découpes sur la sphère. Voici les étapes à suivre :

  • Faire glisser la batterie et le chargeur Lipo dans son emplacement ( à l’opposé du bouton )
  • Positionner le support de composant au dessus de la 1/2 sphère comportant le rail
  • Tracer l'emplacement du chargeur Lipo et du bouton On/Off sur la 1/2 Sphère ( n'enlever pas trop de hauteur, allez y petit à petit en essayant de faire rentrer le support au fur et à mesure)
  • Ensuite à l'aide d'une lame de scie à métaux et d'une petite pince à métaux retirer la partie de plastique correspondante ( terminer à la lime si nécessaire )
  • Il faut que votre pièce assemblé ressemble a l'image de droite.
  • Une fois que votre pièce rentre dans la partie basse, positionner la partie haute et répéter l’opération pour retirer le plastique superflus.



Voici des images et de photos de l'assemblage pour faire les trous:



Quand la pièce ferme convenablement vous pouvez mettre la partie haute de la sphère de coté. Nous allons maintenant passer au câblage.





Câblage



Ce câblage permet de faire fonctionner la sphère sur batterie, de l’éteindre, de la recharger, et de la faire fonctionner sur secteur.



Voici à quoi il va ressembler :



Détails du câblage :

  • La batterie est connecté sur les bornes B+ et B- du chargeur Lipo
  • La borne Out+ du chargeur Lipo sur la borne gauche du Switch.
  • Le + du chargeur Lipo sur la borne droite du Switch
  • Le Vin du Régulateur et le V+ de la bande de LED sur la borne du milieu du Switch
  • La borne Out- du chargeur Lipo sur le -- de celui-ci, sur le GND du régulateur, sur le GND de l'ESP et sur le GND de la bande de LEDs
  • Le Data de la bande de LEDs sur le GPIO2 de l'ESP
  • Et enfin le Out du régulateur sur le VCC, EXT_RSTB et CHIP_EN/CH_PD de l'ESP ( borne 8, 6 et 4 )

Conseils pour la soudure et l'assemblage :

  • Attention au longueur de câble. Faire une disposition à plat avant de débuter.
  • Il faudra faire attention au Switch dont les fil passe à travers un trou. Il faudra le souder vers la fin.
  • Ne positionner la batterie que vers la fin. Elle glisse sous le support de composant
  • Ne vous préoccuper pas de l'ESP et du régulateur de tension vu que l'on utilisera des câbles Dupont pour les raccorder
  • Des câbles Dupont sectionner en 2 suffit pour les raccordements. Cela permet ainsi de faire les pontages avec moins de longueur
  • Positionner le Chargeur de Lipo pour verifier les longueur. Faite passer les fils de la batterie par le dessous et les 4 autres par le dessus.
  • Pour mettre le Chargeur de Lipo en place une fois les soudures faite incliner le et écarter légèrement le support puis le faire glisser.
  • Faire passer les câbles par un des 2 trous servant de conduit à la bande de LEDs.
  • Placer l'ESP, faire tout les branchements et souder les LEDs en dernier puis les positionner sur le support.



Passons à la partie assemblage.







Assemblage de la Sphère



J'ai positionné et câblé mes composants sur le support en vue de l'inserer dans la 1/2 sphere du bas:

( 3 versions, avec anneau, avec bande de LEDs et avec les 2 )



Représentation de l'ensemble des composants assemblés et en place sur la sphère :



Une fois que tout est soudé et assemblé, la sphère ressemble à ceci sauf qu'au lieu d'une bande il y aura un anneau :

Je n'ai pas soudé les 2 fil des bornes - et + sur le Chargeur Lipo. Si vous rajouter le rechargement par induction, souder à cet emplacement.

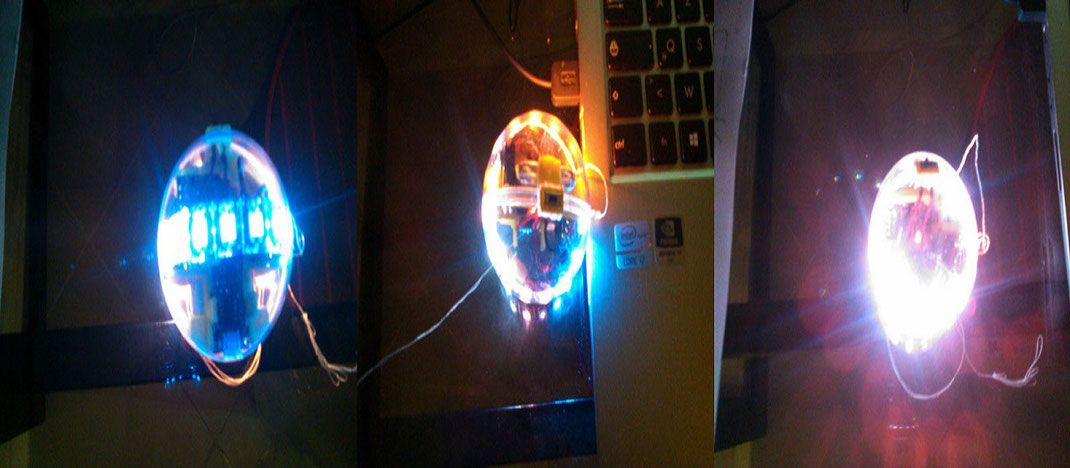

Images de la sphère complète :



Voila vous avez une Sphère Ambilight Hue Like ou Multi-Zones avec une bande de LEDs, Anneaux ou les deux fonctionnant au choix sur batterie ou sur secteur.





Libre à vous de vous en inspirer pour concevoir un objet totalement différent...





Bon mod à tous !!!
